钢管、法兰、封头英文含义
ITEM：材料名称；ITEM CODE： 材料编码； DESCRIPTION : 类型描述；
PIPE SPEC : 钢管规格；SIZE(DN) : 通径；UNIT : 单位；PRE-QTY : 上版数量；
ACT-QTY: 实际数量；CONTINGENCY : 裕量；ORDER : 订单；
INCREASE /DECREASE : 增加/减少；REMARK : 备注；
蝶阀：Butterfly valve 球阀：Ball valve 截止阀：Globe valve Gate valve：闸阀；
隔膜阀：Diaphragm valve 止回阀：Check valve 安全阀：Relief valve
减压阀： Regulate valve 调节阀：Control valve 氮封阀：Gas seal valve
微量排气阀：Air release valve 自动开关阀：Auto On-Off valve 旋塞阀：Cock plug
底阀：Foot valve；
Valve阀1002
GATE VALVE 闸阀 1002-1 或叫(Slide valve:滑阀)
Gate valve, CS, Body ASTM A105N, AISI 410 Trim, Socket Weld X 1/2'' NPT Threaded, Non Sour, API 602
Gate valve：闸阀； CS：碳钢； Body：阀体；ASTM A105N：美国材料与试验协会；材质为A105N； AISI 410 Trim：阀芯美国钢铁协会标准；Socket Weld ：承插焊接； NPT Threaded：60度锥管螺纹；Non Sour：非耐酸；API 602：美国石油学会标准；
Pipe 钢管(1001)
1001-1
DN20 x Sch160 Pipe Smls BBE LTCS ASTM A333-6 / SOUR (LOW)
DN表示的是钢管的公称通径；壁厚等级：sch160；Pipe Smls表示无缝钢管，BBE是指钢管的两端都要做焊接坡口；LTCS表示低温碳钢；ASTM表示美国材料试验协会； 材料为A333-6；SOUR(LOW)耐酸（低）
DN25 x Sch80 Pipe Smls PE CS ASTM A106-B
DN表示的是钢管的公称通径；壁厚等级：sch80；Pipe Smls PE表示无缝钢管平口；CS表示 碳钢；ASTM表示美国材料试验协会； 材料为A106-B
DN500 x Sch20 Pipe EFW BBE CS ASTM A671-CC60 CL22 DN表示的是钢管的公称通径；壁厚等级：sch20；Pipe EFW电融焊钢管 ；BBE是指钢管的两端都要做焊接坡口；CS表示 碳钢；ASTM表示美国材料试验协会； 材料为A671-CC60 CL22
1001-2
DN50 x Sch80 Pipe Smls BBE CS ASTM A106-B
DN表示的是钢管的公称通径；壁厚等级：sch80；Pipe Smls表示无缝钢管；BBE是指钢管的两端都要做焊接坡口； CS表示 碳钢；ASTM表示美国材料试验协会； 材料为A106-B
DN15 x Sch160 Pipe Smls BBE CS ASTM A106-B / SOUR (LOW)
DN表示的是钢管的公称通径；壁厚等级：sch80；Pipe Smls表示无缝钢管；BBE是指钢管的两端都要做焊接坡口； CS表示 碳钢；ASTM表示美国材料试验协会； 材料为A106-B； SOUR(LOW)耐 酸（低）
DN300 x STD Pipe Smls BBE CS ASTM A106-B / SOUR (LOW)
DN表示的是钢管的公称通径；STD Pipe Smls 表示标准无缝钢管；BBE是指钢管的两端都要做焊接坡口； CS表示 碳钢；ASTM表示美国材料试验协会； 材料为A106-B； SOUR(LOW)耐 酸（低）
1001-3
DN25 x Sch80 Pipe Smls TBEM CS API 5L-B Galv
DN表示的是钢管的公称通径；壁厚等级：sch80；Pipe Smls表示无缝钢管；TBEM； CS表示 碳钢； API 5L是美国石油学会管线管标准；B是指钢管的等级；Galv 镀锌
DN15 x Sch160 Pipe Smls BBE CS ASTM A106-B / SOUR (MEDIUM & HIGH) DN表示的是钢管的公称通径；壁厚等级：sch80；Pipe Smls 表示无缝钢管；BBE 指钢管的两端都要做焊接坡口；CS表示 碳钢；ASTM表示美国材料试验协会； 材料为A106-B； SOUR(MEDIUM & HIGH)耐酸（中/高）
1002-1
DN20 x Sch40S Pipe Smls BBE Super Duplex SS US ASTM A790 UNS S32750 /HS DN：公称通径；Sch40S：壁厚等级；Pipe Smls：无缝钢管；BBE：两端坡口；Super：特级； Duplex SS：双相不锈钢；US：美国；ASTM表示美国材料试验协会； 材料为A790；UNS：统一编号系统； S32750 ：流体输送用无缝不锈钢管；HS：耐高酸
DN25 x Sch10S Pipe Smls BBE TP316/TP316L SS ASTM A312 DN：公称通径；Sch10S：壁厚等级；Pipe Smls：无缝钢管；BBE：两端坡口；TP表示是管材,316L表示材质；SS：不锈钢；ASTM表示美国材料试验协会； 材料为A312；
DN200 x Sch10S Pipe Welded BBE Duplex SS ASTM A790 UNS S31803 /HS DN是钢管的公称通径；壁厚等级：sch10s；Pipe Welded表示管道焊接；BBE是指钢管的两端都要做焊接坡口；Duplex SS：双相不锈钢 ； ASTM表示美国材料试验协会； 材料为A790； UNS：统一编号系统； S32750 ：流体输送用无缝不锈钢管；HS：耐高酸
1002-2
DN20 x Sch40S Pipe Smls BBE TP316L SS ASTM A312 DN：公称通径；Sch40S：壁厚等级；Pipe Smls：无缝钢管；BBE：两端坡口；TP表示是管材,316L表示材质；SS：不锈钢；ASTM表示美国材料试验协会； 材料为A312；
DN40 x Sch40S Pipe Smls BBE Super Duplex SS US ASTM A790 UNS S32750 / SOUR (MEDIUM & HIGH)
DN：是钢管的公称通径；壁厚等级：sch40s；Pipe Smls ：无缝钢管；BBE：指钢管的两端都要做焊接坡口；Super：特级；Duplex SS：双相不锈钢； US：美国 ；ASTM表示美国材料试验协会； UNS ：统一编号；材料为A790； SOUR(MEDIUM & HIGH)耐 酸（中/高）
FLAN (Flange) 法兰 (1050)
1050-1
DN20 x Sch160 Flange WN CL150 RF LTCS ASTM A350-LF2 CL1 / SOUR (LOW) DN：是指公称通径；Sch160：壁厚等级；Flange：法兰；WN：带颈对焊；RF：突面； CL150是公称压力；LTCS就是低温碳素钢； ASTM：美国材料与试验协会 ；SOUR (LOW) ：耐酸（低）
1050-6
DN80 x Sch40 Flange CL300 RF CS ASTM A105 Galv
DN80：是指公称通径；Sch40：壁厚等级；Flange：法兰；CL300 （CLASS 300 ）是公称压力 300磅级 相当于PN5.0； RF ：突面； CS表示 碳钢；ASTM：美国材料与试验协会；材料为A105； Galv 镀锌；
DN100 x Sch40 Flange CL150 FF CS ASTM A105 Galv
DN100：是指公称通径；Sch40：壁厚等级；Flange：法兰；CL150 CLASS 150是公称压力 ； FF ：全平面； CS表示 碳钢；ASTM：美国材料与试验协会；材料为A105； Galv 镀锌；
CAP 管帽（封头）(1045)
1045-1
DN50 x Sch80 Cap BW Smls CS ASTM A234-WPB
DN 50: 公称通径；SCH80:管件壁厚；Cap：管帽；BW： 对焊；Smls：无缝；CS 碳钢：ASTM：美国材料试验协会；A234是碳钢推制管件，WPB级是中高温用碳钢，（就是无缝管件），
DN50 x XXS Cap BW Smls CS ASTM A234-WPB / SOUR (LOW)
DN 50: 公称通径；XXS特厚管；Cap：管帽；BW： 对焊；Smls：无缝；CS 碳钢：ASTM：美国材料试验协会；A234是碳钢推制管件，WPB级是中高温用碳钢，（就是无缝管件），SOUR (LOW) 耐酸（低）
DN20 Cap Thd ASME B1.20.1(FNPT) CL3000 CS ASTM A105 Galv
DN 20: 公称通径；Cap：管帽；ASME B1.20.1:美国机械工程师协会行业标准中的管法兰标准；FNPT为内螺纹；CL3000：压力等级；CS 碳钢：ASTM：美国材料试验协会； 材料A105； Galv：镀锌；
ELBO (Elbow) 弯头 (1045)
1045-1
DN20 x Sch160 Elbow 90 deg LR BW Smls LTCS ASTM A420-WPL6 / SOUR (LOW) DN 20: 公称通径；SCH160:管件壁厚；Elbow：弯头； 90 DEG：90度；LR：长半径；BW 对焊；Smls：无缝；LTCS：低温碳钢；ASTM：美国材料试验协会； 材料为A420-WPL6 美标低温无缝或焊接管件；SOUR(LOW)耐酸（低）
DN20 Elbow 45 deg SW CL3000 CS ASTM A105N
DN 20: 公称通径；Elbow：弯头； 45 DEG：45度；SW：承插弯头；高压承插弯头SW CL3000（压力等级）； CS： 碳钢；ASTM：美国材料试验协会； 材料为A105N；
1045-2
DN20 x Sch80 Elbow 60 Deg Compr./Thrd (FNPT) CL3000 CS ASTM A105 Galv
DN 20: 公称通径；SCH80:管件壁厚；Elbow：弯头； 60 DEG：60度；Compr压缩机./Thrd螺纹 FNPT内螺纹；CL3000： CLASS 300 是公称压力 300磅级 相当于PN5.0； CS表示 碳钢；ASTM：美国材料试验协会； 材料为A105美标低温无缝或焊接管件； Galv ：镀锌；
1045-4
DN450 x Sch60 Elbow 90 deg LR BW Welded CS ASTM A234-WPB / SOUR (LOW) DN 450: 公称通径；SCH160:管件壁厚；Elbow：弯头； 90 DEG：90度；LR：长半径；BW 对焊； Welded：焊接；CS： 碳钢；ASTM：美国材料试验协会； 材料为A420-WPL6 美标低温无缝或焊接管件；SOUR(LOW)耐酸（低）
DN25 x XXS Elbow 90 deg LR BW Smls LTCS ASTM A420-WPL6 / SOUR (MEDIUM & HIGH) DN 25: 公称通径；XXS：特厚；Elbow：弯头； 90 DEG：90度；LR：长半径；BW 对焊；Smls：无缝；LTCS：低温碳钢；ASTM：美国材料试验协会； 材料为A420-WPL6 美标低温无缝或焊接管件；SOUR(MEDIUM & HIGH)耐酸（中/高）
OLET支管台
1045-4
DN80 x DN20 Sch40/Sch160 Weldolet LTCS ASTM A350-LF2 CL1 / SOUR (LOW) DN80：公称通径 x DN20 Sch40/Sch160：管件壁厚；Weldolet：焊接管支架；LTCS：低温碳钢；ASTM：美国材料试验协会； 材料为A350-LF2 CL1 美标低温无缝或焊接管件；SOUR（LOW）耐酸（低）
1045-5
DN300 x DN20 STD/Sch160 Weldolet LTCS ASTM A350-LF2 CL1 / SOUR (LOW) DN300 x DN20：DN： 公称通径；STD指的是与管件连接的无缝钢壁厚分级表中的压力等级。Sc:160：壁厚等级； Weldolet ：焊接管支架；LTCS：低温碳钢；ASTM：美国材料试验协会； ASTM A 350 LF2是美国标准的低温锻钢材料；SOUR(LOM)耐酸（低）
DN50 x DN25 Sch40/Sch80 Sockolet CL3000 CS ASTM A105N
DN500 x DN25：DN： 公称通径；Sch:160：壁厚等级； Sockolet承插支管台（sock承插+olet支管台）；CL3000：压力等级；CS 碳钢：ASTM：美国材料试验协会； 材料A105；
DN150 x DN40 / Sch80 L= 150mm Nipoflange CL300 RF CS ASTM A105N DN150 x DN40：DN： 公称通径； Sch80：壁厚等级； L= 150mm：长150毫米； Nipoflange：支管法兰；CL300：（CLASS 300 ）是公称压力 300磅级 相当于PN5.0； RF ：凸面； CS表示 碳钢；ASTM：美国材料与试验协会；材料为A105N；
1045-6
DN200 x DN40 / Sch160 L= 150mm Nipoflange CL300 RF CS ASTM A105N / SOUR (LOW) DN200 x DN40：DN： 公称通径；Sch:160：壁厚等级； L= 150mm：长150毫米； Nipoflange：支管法兰；CL300：（CLASS 300 ）是公称压力 300磅级 相当于PN5.0； RF ：凸面； CS表示 碳钢；ASTM：美国材料与试验协会；材料为A105N；SOUR (LOW)：耐酸（低）；
DN80 x DN20 Sch160/XXS Weldolet CS ASTM A105N / SOUR (LOW)
DN80 x DN20：DN： 公称通径；Sch:160：壁厚等级； XXS：特厚； Weldolet ：焊接管支架； CS表示 碳钢；ASTM：美国材料与试验协会；材料为A105N；SOUR (LOW)：耐酸（低）；
1045-7
DN250 x DN20 Sch30/Sch80 Thredolet ASME B1.20.1(FNPT) CL3000 CS ASTM A105 Galv DN250 x DN20 ：公称通径；Sch30/Sch80：壁厚等级；Thredolet：螺纹支管台； ASME B1.20.1(FNPT)：美国机械工程师协会、壁厚等级（内螺纹）；CL3000： CLASS 300 是公称压力 300磅级 相当于PN5.0； CS：碳钢； ASTM A105：美国材料试验协会； 材料为A105美标低温无缝或焊接管件； Galv ：镀锌；
1045-9
DN50 x DN25 Sch80/Sch160 Reducer Conc. BW Smls LTCS ASTM A420-WPL6 / SOUR (LOW)
DN50 x DN25：公称通径； Sch80/Sch160：壁厚等级； Reducer：异颈管； Conc：同心；BW：对焊；Smls：无缝；LTCS:低温碳钢；ASTM：美国材料试验协会； 材料为A420-WPL6 美标低温无缝或焊接管件；SOUR(LOW)耐酸（低）
DN50 x DN20 Sch80/Sch160 Reducer Ecc. BW Smls LTCS ASTM A420-WPL6 / SOUR (LOW) DN50 x DN20：公称通径； Sch80/Sch160：壁厚等级； Reducer：异径管；Ecc：偏心；BW：对焊；Smls：无缝；LTCS:低温碳钢；ASTM：美国材料试验协会； 材料为A420-WPL6 美标低温无缝或焊接管件；SOUR(LOW)耐酸（低）
1045-12
DN25 x DN20 XXS/XXS Reducer Ecc. BW Smls CS ASTM A234-WPB / SOUR (LOW) DN25 x DN20 ：公称通径；XXS：特厚；Reducer ：异径管；Ecc：同心；BW：对焊；Smls：无缝；CS：碳钢；ASTM：美国材料试验协会； A234-WPB：材料等级；SOUR (LOW)：酸（低）
DN50 x DN25 XXS/XXS Reducer Conc. BW Smls CS ASTM A234-WPB / SOUR (LOW) DN50x DN25：公称通径；XXS：特厚；Reducer ：异径管；Conc：偏心；BW：对焊；Smls：无缝；CS：碳钢；ASTM：美国材料试验协会； A234-WPB：材料等级；SOUR (LOW)：酸（低）
TEE三通1045-13
DN25 x Sch160 Tee Equal BW Smls LTCS ASTM A420-WPL6 / SOUR (LOW)
DN25：公称通径； Sch160：壁厚等级；Tee Equal：等径三通； BW：对焊；Smls：无缝；LTCS:低温碳钢；ASTM：美国材料试验协会； 材料为A420-WPL6 美标低温无缝或焊接管件；SOUR(LOW)耐酸（低）
DN50 x DN20 Sch80/Sch160 Tee Branch Red BW Smls LTCS ASTM A420-WPL6 / SOUR (LOW) DN50 x DN20：公称通径； Sch80/Sch160：壁厚等级；Tee：三通； Branch：分支口 ；Red：红色；BW：对焊；Smls：无缝；LTCS:低温碳钢；ASTM：美国材料试验协会； 材料为A420-WPL6 美标低温无缝或焊接管件；SOUR(LOW)耐酸（低）
COUP管箍 1045-18
DN40 x DN20 Sch80/Sch80 Reducer Coupling Thd ASME B1.20.1(FNPT) CL3000 CS ASTM A105 Galv
DN40 x DN20：公称通径； Sch80/：壁厚等级； Reducer Coupling：异径管箍；Thd：螺纹； ASME B1.20.1(FNPT)：美国机械工程协会标准（内螺纹）； 材料为CL3000；CS：碳钢； ASTM A105：美国材料试验协会标准；Galv：镀锌；
CROS四通 1045-18
DN100 x DN50 Sch120/XXS Reducing Cross BW Smls CS ASTM A234 WPB / SOUR (LOW) DN100 ：公称通径； Sch120/XXS：壁厚等级/特厚； Reducing Cross：异径四通；BW：对焊；Smls：无缝；CS：碳钢；ASTM：美国材料试验协会； A234-WPB：材料等级；SOUR (LOW)：酸（低）
UNIO活接头 1045-18
DN20 Union Thd ASME B1.20.1(NPT) CL3000 CS ASTM A105 Galv
DN20：公称通径；Union Thd ：螺纹活接头； ASME B1.20.1(NPT)：美制管螺纹标准（60度普通管螺纹）； CL3000： 是公称压力等级； CS：碳钢； ASTM A105：美国材料试验协会标准；Galv：镀锌；
PLUG堵头 1045-18
DN20 Plug Round Hd Thd ASME B1.20.1(NPT) CL3000 CS ASTM A105 Galv DN20：公称通径； Plug Round：圆头堵头；Hd Thd ：螺纹； ASME B1.20.1(NPT)：美制管螺纹标准（60度普通管螺纹）； CL3000： 是公称压力等级； CS：碳钢； ASTM A105 Galv ：镀锌；
GASK (Gasket）垫片(1026)
1026-1

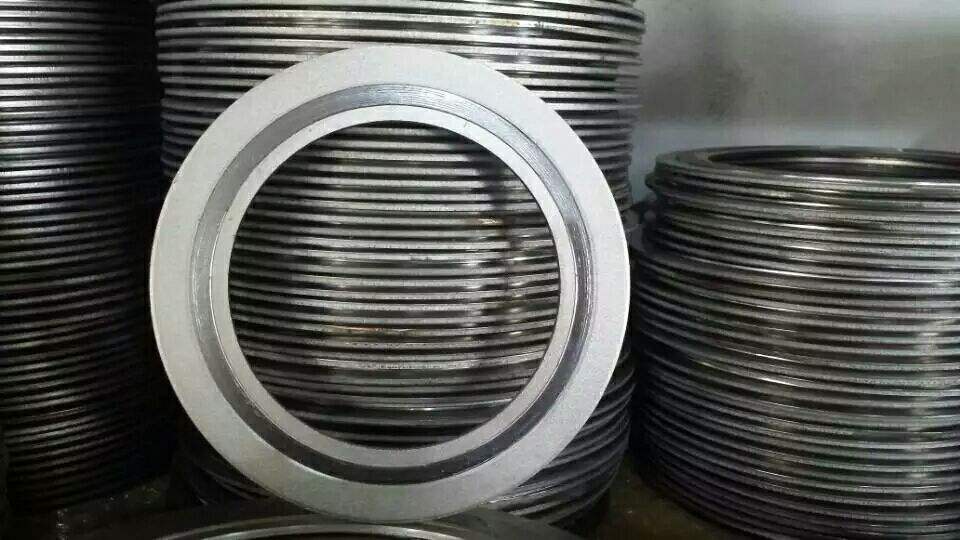

SP. WND STAIN. STL. 316L C/W GRAPHITE FILLLER & ST STL 316L INNER & OUTER RINGS 3.2mm THICK ASME B16.20
SP. WND STAIN ：缠绕垫片（Spiral Wound）；STL ：硬质合金；316L C/W GRAPHITE：Cement-Water Ratio水泥水比 316L不锈钢和柔性石墨配合的缠绕垫片；FILLLER ：过滤；INNER ：内环；OUTER RING：外环；S 3.2mmTHICK：厚； ASME：美国材料试验协会； 材料为B16.20
COMPRESSED NON ASBESTOS FIBRE 1.5mm THICK ASME B16.21
COMPRESSED：压缩； NON ：非；ASBESTOS：石棉； FIBRE ：纤维；1.5mm THICK：1.5mm厚； ASME B16.21 ：美国材料试验协会； 材料为B16.21
1026-3
COMPRESSED NON ASBESTOS FIBRE 1.5mm THICK FULL FACE ASME B16.21 COMPRESSED：压缩； NON A：非；SBESTOS：石棉； FIBRE ：纤维；1.5mm THICK：1.5mm厚； FULL FACE：正面： ASME B16.21 ：美国材料试验协会； 材料为B16.21
1026-5
RING GASKET TYPE316 4.0mm THICK ASME B16.20 RING GASKET TYPE：环形垫圈类型；316 4.0mm THICK：4.0mm厚； ASME B16.20：美国材料试验协会； 材料为B16.21级
钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 所以， 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 如果尺寸单位取米（M）,则计算的重量结果为公斤（Kg）
钢的密度为： 7.85g/cm3
钢材理论重量计算
钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为：
W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000
各种钢材理论重量计算公式如下：
名称（单位）
计算公式
符号意义
计算举例
圆钢 盘条（kg/m）
W= 0.006165 ×d×d
d = 直径mm
直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg
螺纹钢（kg/m）
W= 0.00617 ×d×d
d= 断面直径mm
断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg
方钢（kg/m）
W= 0.00785 ×a ×a
a= 边宽mm
边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg
扁钢
（kg/m）
W= 0.00785 ×b ×d
b= 边宽mm
d= 厚mm
边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg
六角钢
（kg/m）
W= 0.006798 ×s×s
s= 对边距离mm
对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg
八角钢
（kg/m）
W= 0.0065 ×s ×s
s= 对边距离mm
对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg
等边角钢
（kg/m）
= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]
b= 边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg
不等边角钢
（kg/m）
W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]
B= 长边宽
b= 短边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg
槽钢
（kg/m）
W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径
r= 端弧半径
求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg
工字钢（kg/m）
W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径
r= 端弧半径
求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg
钢板（kg/m2）
W= 7.85 ×d
d= 厚
厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg
钢管（包括无缝钢管及焊接
钢管（kg/m）
W= 0.02466 ×S （D – S ）
D= 外径
S= 壁厚
外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg
